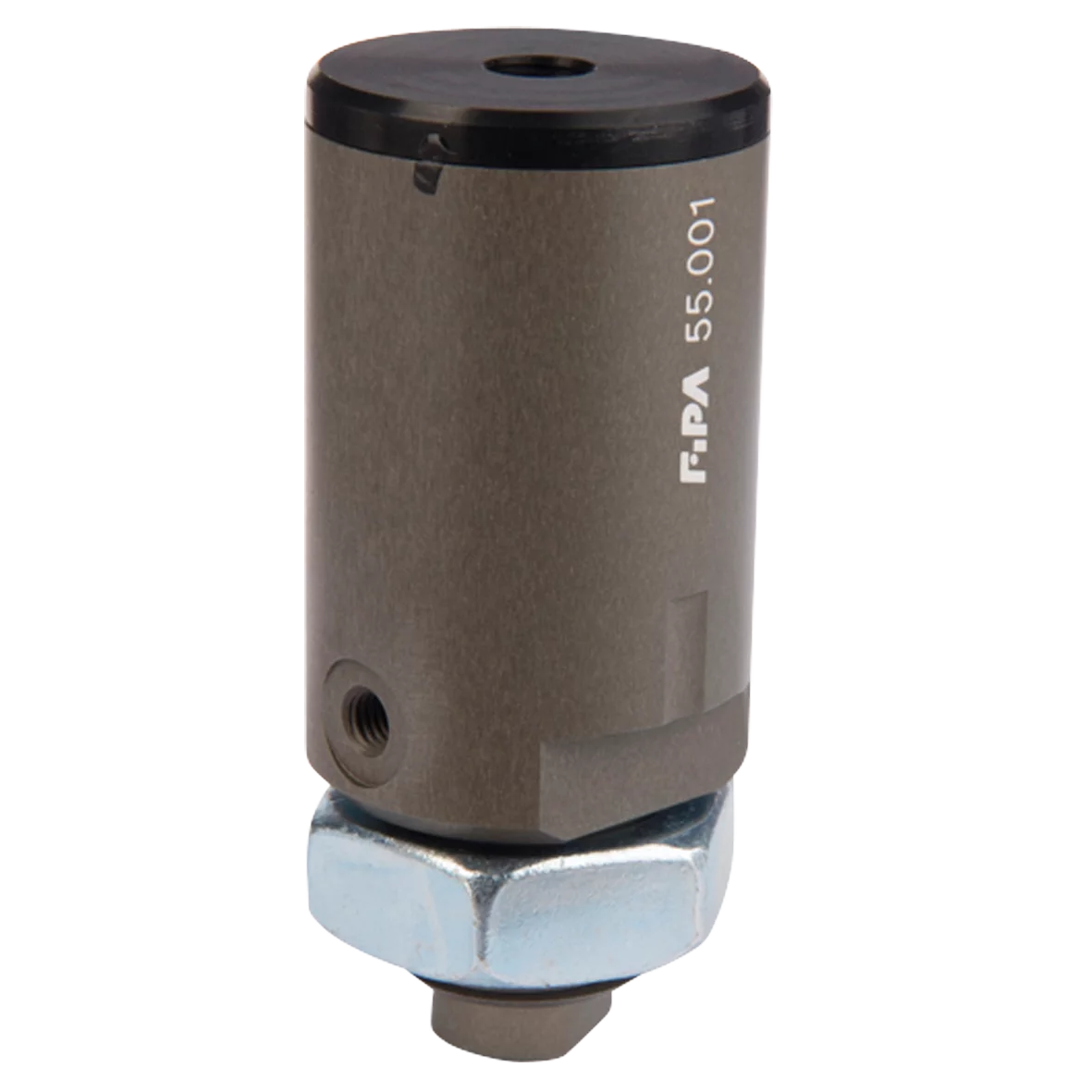

Vacuum lifting cylinder, vacuum operated, stroke: 25 mm, anti-rotation (hart-coat)
Hersteller: FIPA GmbH (Germany)
Unterdruckbetätigte Hubzylinder
<ul>
<li>Stapeln und Entstapeln von flachen, empfindlichen Werkstücken, z. B. Schildern, Karten, Papier oder Furnieren</li>
<li>Geeignet für kurze Taktzeiten und effiziente Produktionsprozesse</li>
<li>Robustes Aluminiumgehäuse, Hartcoat®-beschichtet für hohe Haltbarkeit</li>
<li>Verdrehsichere Kolbenstange für zuverlässigen Betrieb</li>
<li>Besonders geräuscharmes Design für leise Arbeitsumgebungen</li>
<li>Fassung <a href="https://fipa.com/en-DE/variant/55-002" target="_blank" rel="noopener">55.002</a>: auch zum Stapeln und Heben von Blättern oder schweren Teilen geeignet</li>
<li>Nicht geeignet für poröse oder luftdurchlässige Werkstücke</li>
<li>Maßgeschneiderte Größen auf Anfrage verfügbar</li>
</ul>
<p><br />Funktionsbeschreibung:</p>
<ul>
<li>Anschluss an einen Vakuumgenerator: Der Hubzylinder wird mit Vakuum versorgt</li>
<li>Schnelles Anheben und Aufnehmen: Der Kolben streckt aus, und sobald der Saugnapf das Werkstück berührt und Vakuum angelegt wird, wird das Werkstück aufgenommen</li>
<li>Sofortige Rücknahme: Der Kolben zieht sich sofort zurück, so dass nur das obere Werkstück angehoben wird, ohne die darunter liegenden Werkstücke zu beeinträchtigen</li>
<li>Sicherer Halt: Das Werkstück bleibt solange gehalten, bis das Vakuum abgeschaltet ist</li>
</ul>
Preis: Preis auf Anfrage
Technische Daten
- G1
- G1/8
- SW
- 27.0
- G2
- M5
- Gewicht (g)
- 111.0 g
- Stroke
- 25.0 mm
- A
- 78.0 mm
- Ø B
- 35.0 mm
- C
- 6.0 mm
- G3
- M8
- D
- 22.0 mm
- Betriebstemperatur (°C)
- 5 - 80 °C
- Betriebstemperatur (°F)
- 41 - 176 °F
- G4
- M22x1.5
- Volumenstrom bei 80 % Vakuum
- 35.0 Nl/min
- Hebekraft bei 80 % Vakuum
- 7.0 N
- Zykluszeit (Extend-Saction-Lift)
- 0.4s
